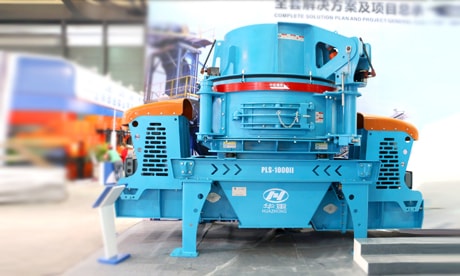

PLS系列立式?jīng)_擊破碎機

PLS系列立式?jīng)_擊破碎機是我公司由1989年研發制造的一款享譽盛名，顛覆傳統破碎理念的新型破碎機，該自產品誕生就對國內各類巖石、礦物的破碎加工工業帶來了顛覆性的變革，其具有使用成本低，適應強，通過量大，成品品質精良，應用廣泛等特點和無與倫比的競爭優勢，目前已有數千臺該產品在國內諸多領域市場應用。PLS系列立式?jīng)_擊破碎機可采用80米/秒以上的高轉速模式，用于砂石骨料加工行業粗砂粒的再次細碎整形，從而起到優化調整成品砂粒度級配的作用，使砂子的細度模數可以更小。

應用領域：廣泛應用于多種金屬和非金屬礦山、耐火材料、磨料陶瓷原料、建材及高速高鐵建筑、水利水電施工、民間砂石骨料生產等行業的礦物、巖石的細碎整形作業。

給料粒度：5~60mm

生產能力：24~1100t/h

適用物料：特別對中硬、特硬或磨蝕性物料，如砂巖、花崗巖、玄武巖、碳化硅、金剛砂、礬土、鎂砂等比其它設備更具優越性。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
結構特點
工作原理
產品參數
應用案例
相關產品
在線咨詢

產品特點

配備深腔葉輪，耐磨性高，破碎效果好

含邊沿護板的葉輪，葉輪上、下盤不用再涂耐磨層，磨損后可直接更換，使用壽命是涂焊層的3-5倍。深腔葉輪處理量更大，易損件耗用量低；全面優化的腔型，使得物料有最佳的運動軌跡和發射角度，從而獲得最佳的破碎效果；全方位的本體防護，使用壽命更長。

選配手動液壓泵，調整入料流量

該設備可以選擇配置手動液壓泵，從而來調整葉輪入料的流量，同時配合分料盤的高低位置調整，可以準確控制葉輪入料和圓周瀑落物料的比例。

自動運行控制系統，降低設備故障率

該設備可選配稀油潤滑系統和PLC自動控制和監控系統，能適時的監控入料量、電流、油溫、主軸溫度、振動保護等各項運行數據，提前預警設備故障。

配備手動或電動葫蘆和液壓起頂裝置，檢修方便快捷

該設備也可以選擇配置懸掛式的手動或電動葫蘆，在設備檢修和維護時，可以輕松起吊設備上機蓋、進料斗、分料器、葉輪、主軸等且方便快捷。可以選擇配備液壓升頂開啟裝置，方便設備檢修時將進料斗頂起并旋轉，移開。

“石打石、石打鐵”兩種破碎模式，適應性更強

該設備有“石打石”和“石打鐵”兩種破碎模式，且這兩種模式可以共用一套破碎腔，通過簡單部件更換，就可實現“石打石”和“石打鐵”的破碎轉換，從而適應更多工況和不同物料的破碎整形要求。

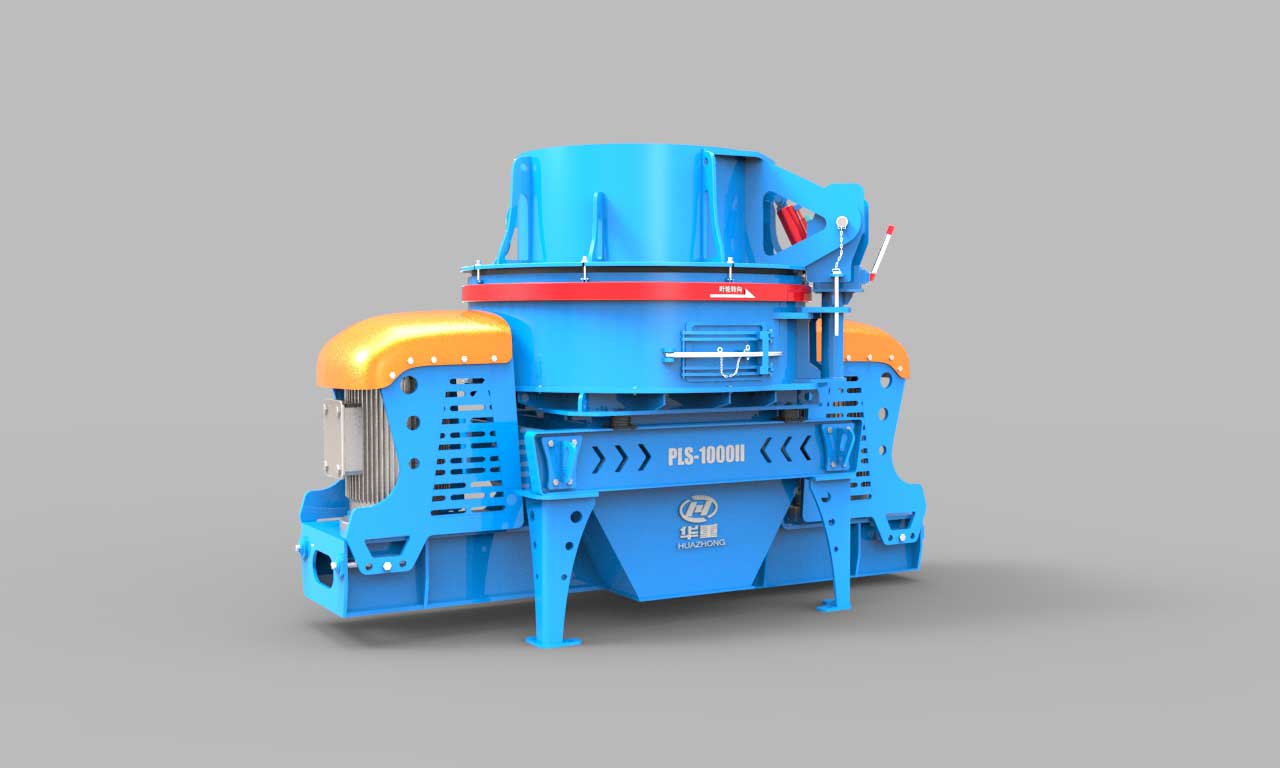

結構特點

1.PLS系列立式?jīng)_擊破碎機進料斗內部高度可調的閘門與分料盤配合液壓驅動的閘板，可以實現中心進料與窗口分流之間比例的準確控制，從而實現對出料的調整。（選配）

2.頂部起重機+拆疊分料器可以不借助外部起重機的情況下實現對葉輪內部易損件的快速更換，從而節約生產成本。（選配）

3.雙手柄的檢修門結構使打開與鎖緊異常省力，同時對葉輪的日常檢查也變得輕松快捷。

4.加強型的主軸總成使破碎機具有更小的振動值與更長的軸承壽命;簡單可靠的脂潤滑方式對維護保養要求很低，且保證主軸總成持續穩定的運行。

5.葉輪結構+優良的易損件性能把破碎機的性能提升，耗用降低.

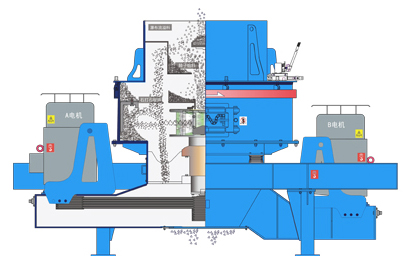

工作原理

石打石：PLS系列立式?jīng)_擊破碎機物料自設備上部均勻垂直落下，一部分通過分料器及入料管進入高速旋轉的葉輪腔內，在高速離心力的作用下從葉輪的發射口拋射出來，與另一部分以傘狀形式通過分料器分流落在葉輪圓周的物料高速撞擊破碎，物料在相互撞擊后，又會在葉輪和漩渦腔內形成渦流和多次撞擊摩擦破碎。

石打鐵：物料自設備上部均勻垂直落下，通過入料管進入高速旋轉的葉輪腔內，在高速離心力的作用下從葉輪的發射口拋射出來，與渦動腔內正對葉輪的可調金屬反擊板或反擊棒高速撞擊破碎。

產品參數

規格型號	工作模式	最大入料 (mm)	葉輪直徑 (mm)	葉輪轉速 (r/min)	功率 (kW)	通過量 (t/h)
PLS-550	破碎制砂	30	570	2258-2600	30	24-35
					37	30-45
					45	42-60
PLS-700	破碎制砂	35	720	1775-1965	55	50-68
					75	64-85
					90	77-100
					110	94-120
PLS-850Ⅱ	破碎制砂	50	880	1320-1720	2×90	153-195
					2×110	187-242
					2×132	225-290
	高速細碎整形	5	880	1795	2×160	270-345
					2×110	120-175
					2×132	150-210
PLS-1000Ⅱ	破碎制砂	60	990	1240-1460	2×160	270-375
					2×200	340-470
					2×220	375-520
					2×250	425-585
	高速細碎整形	5	990	1545	2×160	180-256
	高速細碎整形	5	990	1545	2×220	250-350
PLS-1200Ⅱ	破碎制砂	60	1110	1040-1300	2×250	430-600
					2×280	450-640
					2×315	500-715
	高速細碎整形	5	1110	1400	2×250	300-400
	高速細碎整形	5	1110	1400	2×280	350-450
PLS-1400Ⅱ	破碎制砂	60	1400	820-1020	2×450	765-1000
	破碎制砂	60	1400	820-1020	2×500	850-1100
	高速細碎整形	5	1400	1100	2×450	620-720
	高速細碎整形	5	1400	1100	2×500	700-800

注：若參數有所變動，恕不另行通知。如欲獲得更詳細的安裝使用信息，請聯系設備供應商。
注： (1)上述能力以松散比重為1.6tu/m"巖石為依據。
(2)上述能力受給料粒度、級配、水分，巖石的種類而變化。
(3)通過量下限是指功率最小，轉速最高且無溢流時；上限是指功率最大，轉速最低，且有溢流時。
