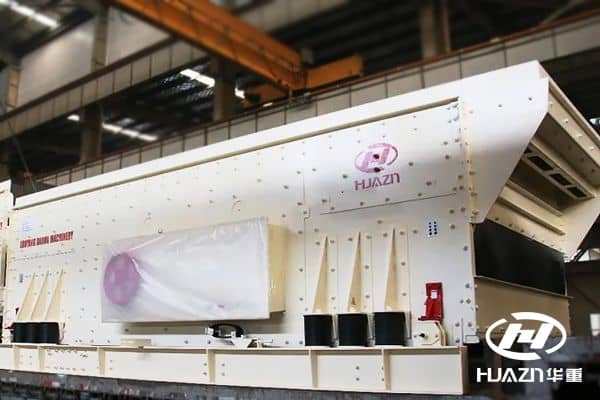

HTS系列三軸水平振動篩

HTS系列三軸振動篩是我公司開發設計的一款高性能水平篩，該振動篩的運行軌跡為橢圓，可產生強勁的振動力，確保了篩分分級效果，該振動篩水平安裝方式，可有效節省空間和安裝高度。

應用領域：廣泛適用于水電、公路、鐵路、建筑等領域砂石骨料的生產加工和建筑垃圾處理系統中的物料分級篩分作業，也是移動式破碎篩分站上優選的篩分設備。

層數：2/3層

最大進料粒度：120mm

生產能力：60~550t/h

適用物料：適用于各種松散礦物和巖石，例如，河卵石、煤矸石、花崗巖、鐵礦石等。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
工作原理
產品參數
應用案例
相關產品
在線咨詢

產品特點

同步的三軸結構，篩分能力強

同步的三軸結構，形成橢圓運動軌跡，可產生強勁的振動力，增大篩分能力。

設備堅固穩定，篩分效率更高

側板折邊且與框架梁及支撐座均采用高強度螺栓連接固定；振動篩的振動角度和振幅均可調整，確保篩分效率更高。

振動平穩，噪音小

采用消振技術，避免啟動停止時因共振帶來的橫向搖晃，振動彈簧采用的是復合橡膠彈簧，振動平穩、噪音低。

可選擇的軸承潤滑方式

軸承潤滑方式可采用油脂潤滑也可采用稀油油浴自動潤滑，自動潤滑方便快捷，節省人力。

工作原理

HTS系列三軸水平振動篩以三軸塊偏心激振器為激振源，其激振器的三根軸上裝有相同規格的配重塊，齒輪強制同步，結構緊湊、穩定，能耗低。動力由電機經皮帶輪傳遞至主動軸，同步齒輪強迫各軸保持相位差穩定，從而產生激振力，迫使篩箱作強制連續的橢圓運動。物料借助橢圓振動的力量沿水平篩面的圓周方向不斷跳動，分層并分離。拋起時，物料一邊松散分層，一邊向前運動，粒度分級和向前輸送的工作就在周而復始地拋擲過程中完成。

產品參數

規格型號	篩分尺寸長×寬	層數	雙振幅	振動頻率（r/min）	最大進料	生產能力（t/h）	功率
HTS1650	1600×5000	2/3	14-18	750-850	200	60-350	30/30
HTS1860	1800×6000	2/3	14-18		200	80-450	30/37
HTS2160	2100×6000	2/3	14-18		200	90-500	37
HTS2460	2400×6000	2/3	14-18		200	110-550	45/45
