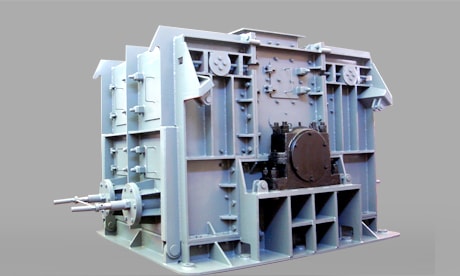

PFCK系列可逆反擊錘式破碎機

PFCK系列可逆反擊錘式破碎機由我公司開發設計的一種新型破碎設備�？赡娣磽翦N式破碎機是一種破碎轉子可以正傳，反轉的新型破碎設備，可逆雙反擊錘式破碎機主要是靠沖擊作用來破碎物料。該機主要由破碎機主機、電動機、液力偶合器，液壓站，減震系統等組成。結構上采用了大轉子、短銷軸、組合式錘頭、上下同步調節裝置，并且在機體進口處添加了耐磨齒板，具有打擊力度大，操作維修方便，易損件使用壽命長等優點。另外，取消了老式破碎機下的篦條，對物料水份適應性增強，排料暢通，破碎細度調節范圍大。

應用領域：主要用于火力發電廠硫化床鍋爐所用燃煤、煤矸石等燃料的破碎，同時也可以用于冶金、化工、等行業。

給料粒度：70~120mm

成品粒度：＜3（占90%）；＜8（占99%）

生產能力：50~760t/h

適用物料：適用于焦碳、石灰石、白云石、蛇紋石及建筑行業的人工制砂。

免費獲取報價

咨詢熱線

0379-62669906

產品特點
工作原理
產品參數
相關產品
在線咨詢

產品特點

能耗低，運行成本低

無篩底雙級破碎機需要配備兩臺電機，可可逆反擊錘式破碎機只需配備一臺電機，相同產量情況下，節約電耗45%-50%。

沒有篩網篦底，不堵塞，粉碎效率高

可逆反擊錘式破碎機保留了無篩底雙級破碎機的突出優點，該機設計沒有篩網篦底，對物料含水率沒有嚴格要求，不存在糊堵篩板的問題，更不存在細粉不能及時排出，重復粉碎的問題，粉碎效率高，不存在錘頭無效磨損的現象。

錘頭創新改造，壽命長

該機采用獨特的內部結構，錘頭、錘柄結構進行了創新改造，采用高強度耐磨錘頭，使錘頭使用壽命較之間等產量的雙級破延長5倍以上。

錘頭便于更換、維修方便

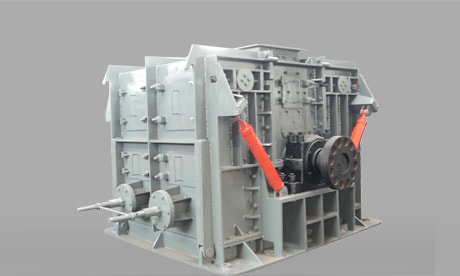

該機側蓋采用液壓裝置，可輕易打開，便于更換錘頭和反擊板，其它錘破更換錘頭需更換錘頭及錘柄。而該機只需要換錘頭，錘柄無需更換，大大節約維修成本。維修一目了然，十分方便。

間隙隨時可調，出料粒度可控

錘頭磨損后與反擊板之間的間隙變大，粒度變粗，錘頭與反擊板之間的間隙可隨時調節，控制出料粒度。

工作原理

物料在設定的流道內沿第一、第二反擊板經一定時間一定長度的反復沖擊路線使物料破碎，下方的均整篦板起確定出料粒度大小的作用。物料的破碎是在板錘接觸時進行的，隨后是在拋擊到反擊板上實現部分破碎，一部分料塊群，在空中互相撞擊進一步得到粉碎。料塊群的流動方向看上去是雜亂無章的，實際料塊群的重心是受回反擊板的流道線所約束，是有規律的，反擊板流道設計的要求根據物料性質和對產品粒度的要求，避免不必要的飛行距離，控制料流流向進行設計的。

工作原理可概括為三個方面:

①、自由沖擊破碎。它是產生破碎效應的主導部分，板錘與物料接觸后，物料破碎并以二倍的轉子速度拋出，而大部分粉塵是料塊群在空間撞擊產生的；

②、反擊破碎。破碎料塊群的重心是沿力學軌跡射入和反射出反擊板，反擊板是控制物料流向的主導因素，它也產生部分破碎效應；

③、銑削破碎。物料進入板錘破碎區間，大塊物料被高速旋轉的板錘一塊一塊銑削破碎并拋出。另外經上述兩種破碎作用未被破碎而大于出料口尺寸的物料，在出料口處也被高速旋轉的板錘銑削而破碎。

產品參數

規格型號	進料粒度	成品粒度	生產能力(t/h)	功率	重量
PFCK0808	-70	-8mm 99% -3mm 90%	-50	-90	4900
PFCK1008	-70		-65	-110	8700
PFCK1010	-80		-80	-132	9800
PFCK1012	-80		-100	-160	10900
PFCK1015	-80		-200	-315	13600
PFCK1018	-80		-290	-450	17700
PFCK1022	-80		-350	-630	23200
PFCK1209	-80		-120	220-315	16000
PFCK1212	-80		-180	-335	19000
PFCK1215	-80		-220	-400	22000
PFCK1316	-80		-300	-450	28850
PFCK1415	-100		250-400	380-550	26400
PFCK1418	-100		300-500	450-630	33000
PFCK1512	-100		240-300	335-450	24900
PFCK1608	-100		80-120	-220	23200
PFCK1612	-100		130-180	-335	29700
PFCK1616	-100		200-300	450-560	32600
PFCK1618	-100		300-400	560-710	37000
PFCK1818	-120		400-450	710-800	45600
PFCK1822	-120		450-600	800-1000	53000
PFCK1825	-120		600-760	1000-1250	60000
