1．錘式破碎機的分類

錘式破碎機是利用快速旋轉的錘子對物料進行沖擊而破碎的。廣泛用于各種中等硬度物料的中碎與細碎作業。根據其構造的不同，錘式破碎機可按以下特征進行分類。

(1)按轉子數目分類

①單轉子錘式破碎機：它是將帶有錘子的圓盤安裝在一根水平軸上。

②雙轉子錘式破碎機：它裝有兩根平行的帶錘子圓盤的水平軸，兩軸相對地旋轉。

(2)按回轉方向分類

①定向式：轉子朝一個方向旋轉的。

②可逆式：轉于朝兩個方向旋轉的。

(3)按轉子、圓盤排列的數目分類

①單排圓盤的錘式破碎機：它里面的錘子排成一列，而且錘子的數目一般不超過5-6個。

②雙排和多排的錘式破碎機：每一排在同一旋轉平面內又可以有3-6個錘子，排數一般為1-20，甚至更多一些。

2．錘式破碎機的優缺點

錘式破碎機的優點有：生產能力高；破碎比大；構造簡單；機器尺寸緊湊；功率消耗少；工作時維護簡單；修理和更換零件容易；產品的尺寸均勻和過粉碎少。但是它也存在一些缺點：錘子與圓盤磨損較快，物料含水分大或含有黏性物料時，則破碎機的篦條容易堵塞，從而降低生產率，也容易因此而發生事故。

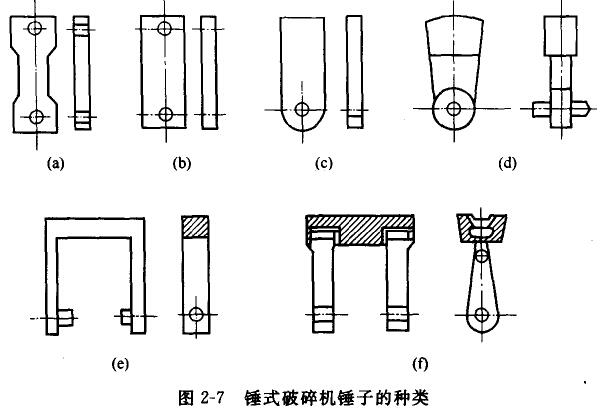

錘式破碎機最主要的工作零件是錘子，它的型式、尺寸和重量主要決定于處理物料的大小及物料或機械性質。錘子的種類如圖2-7所示。

圖2-7(a)、(b)、(c)適用于破碎100-200mm的軟質和中等硬度的物料，每個錘重從3.5-15kg不等。圖2-7(a)、(b)是兩端帶孔的，即當磨損后可以調換4次使用。圖2-7(d)是比較重型的，它的重心離中心較遠，故可用于破碎大塊(300mm以上)的中等硬度物料，錘重30-60kg。因2-7(e)、(f)主要用于較堅硬的物料，重達50-120kg。由于錘頭受物料的磨損作用，其端部打擊面很快磨損，因此多用錳鋼。
